El maquinado de 5 ejes proporciona infinitas posibilidades en cuanto a los tamaños y formas de las piezas que usted puede procesar de manera eficaz. El término «5 ejes» se refiere al número de direcciones en las que se puede mover la herramienta de corte. En un centro de mecanizado de 5 ejes, la herramienta de corte se mueve a través de los ejes lineales X, Y y Z, y gira sobre los ejes A y B para acceder a la pieza de trabajo desde cualquier dirección. En otras palabras, puede procesar las cinco caras de una pieza en un solo montaje..
Variaxis i Series
Centros de maquinado vertical 5 ejes con mesa basculante / giratoria integrada para maquinado de superficies múltiples / simultáneo en 5 ejes. La mesa basculante/giratoria mesa basculante / giratoria añade una nueva dimensión a los centros de vertical: la capacidad de mecanizar la superficie superior, las superficies laterales y cualquier superficie intermedia en una sola pieza de trabajo. Además, se pueden maquinar contornos complejos gracias a mecanizado simultáneo en 5 ejes. Para mejorar la integración de procesos, los modelos i-700T, i-800T e i-1050T también pueden realizar operaciones de torneado.

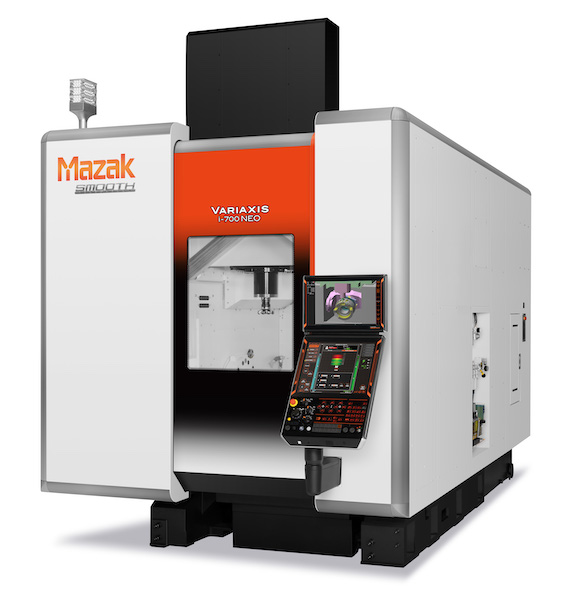

Variaxis i-700 NEO, i-800 NEO
EL VARIAXIS i-800 NEO amplía el tamaño de la pieza de trabajo y el área de mecanizado en comparación con las máquinas anteriores. La accesibilidad de la herramienta a la pieza de trabajo se mejora gracias a un añadido extra en la carrera del eje Z. Las carreras ampliadas de los ejes X e Y proporcionan una mayor productividad para maximizar el área de mecanizado para múltiples piezas de trabajo y fijaciones.
Variaxis i-300 AWC
El VARIAXIS i-300 AWC es un centro de mecanizado vertical de5 ejes completo y simultáneo de gran versatilidad con un cambiador automático de piezas (AWC) de gran capacidad de almacenamiento que admite hasta 32 piezas de trabajo de hasta 60 kg cada una. La máquina realiza el mecanizado de superficies curvas múltiples y complejas en piezas de trabajo pequeñas y complejas con requisitos de alta precisión en el procesamiento DONE IN ONE® de una sola configuración. De este modo, la máquina reduce los plazos de producción, mejora la precisión del mecanizado y reduce los gastos operativos.
Variaxis C-600
El centro de mecanizado vertical simultáneo de 5 ejes VARIAXIS C-600, preparado para la automatización, utiliza una estructura rígida en C, un cambiador estándar de 30 herramientas, una mesa basculante de doble soporte y velocidades de desplazamiento rápidas para reducir los tiempos de ciclo en trabajos exigentes. Acepta una amplia gama de husillos, incluidas opciones de alta velocidad y alto par , para producir una amplia gama de piezas de acero y metales no ferrosos. Su CNC MAZATROL SmoothAi añade eficacia y valor, con una amplia variedad de funciones de programación avanzadas para una total facilidad de uso y un rendimiento repetible de alta precisión.
Variaxis j Series
Centros de mecanizado verticales con mesa basculante/giratoria integrada para el mecanizado de múltiples superficies / mecanizado simultáneo de 4 ejes + posicionamiento de 1 eje diseñados para ofrecerle un valor excepcional. Maquina la superficie superior de una pieza de trabajo, las superficies laterales y cualquier superficie intermedia en una sola configuración. configuración. La j-500/5X permite el mecanizado simultáneo en 5 ejes.
UD Series
La serie UD ofrece mecanizado de alta velocidad y alta precisión en 5 ejes completos, ideal para micromecanizado de precisión. Las aplicaciones más comunes incluyen moldes y matrices, impulsores, piezas médicas y dentales y otros instrumentos de precisión. Las máquinas de esta serie incorporan husillos principales extremadamente rápidos con refrigeración del núcleo y bases extraordinariamente rígidas que amortiguan las vibraciones durante el funcionamiento a alta velocidad. Además, la construcción de doble columna con un diseño simétrico minimiza el desplazamiento del calor.
HCR-5000 Series
La serie HCR de centros de mecanizado horizontal de 5 ejes realiza un maquinado eficaz y de alta velocidad de componentes de aluminio de tamaño pequeño y mediano, por lo que las máquinas son ideales para sectores como el aeroespacial y el de semiconductores/alta tecnología. Para un rendimiento de alta precisión, las máquinas de esta serie cuentan con construcciones de eje X de base sólida, bancadas de alta rigidez y mesas basculantes/rotatorias en las que tanto el eje A como el C utilizan un sistema de levas de engranaje de rodillos para un posicionamiento de incrementos de 0,0001 grados. Las máquinas de la serie HCR evacuan eficazmente grandes cantidades de virutas mecanizadas para garantizar excelentes acabados superficiales y reducir los tiempos de inactividad.
Vortex Horizontal Profiler Series
Diseñado para el mecanizado de componentes aeroespaciales de tamaño medio y grande con una eficiencia sin igual. Maquinado simultáneo de alta velocidad en 5 ejes.
Vortex ll series
Diseñada para el maquinado de componentes aeroespaciales grandes y complejos. La VORTEX 815/120-II tiene una estructura en C, mientras que la VORTEX 1400/160-II, de mayor tamaño, tiene un diseño de doble columna.
Versatech V Series
Este centro de maquinado 5 ejes se caracteriza por su carril ajustable y el cabezal de torsión permiten colocar el husillo en orientación vertical y horizontal, así como en cualquier ángulo intermedio, de modo que se puedan mecanizar la superficie superior y las superficies laterales de una pieza en una sola configuración. Diseñada para una alta productividad gracias al avance máximo de 30 m/min (1181 IPM), avance de alta velocidad para los ejes X, Y y Z y el husillo/motor integral cónico n.º 50.
